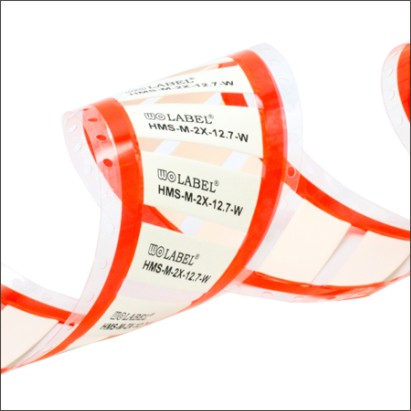

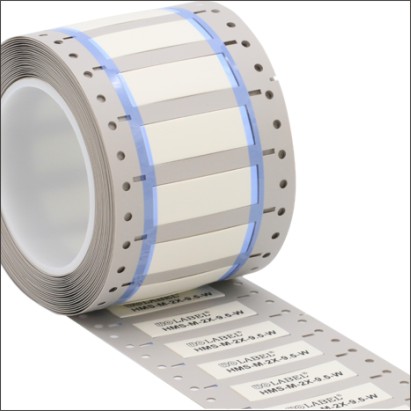

專為長期在高溫、觸油環境的線纜永久標識而設計。HMS標識管具有優異的耐油性，可應用于有機溶劑、常規燃油、潤滑油等惡劣環境，并為線纜提供優異的電絕緣保護和防機械沖擊保護，是航空、鐵路、建筑設施的理想線纜標識產品。
l 熱縮倍率：3:1
l 起始收縮溫度：≥+85°C
l 完全收縮溫度：≥+135°C
l 使用溫度：-55°C~+135°C
l 抗紫外線、耐油、阻燃
l 環保標準：RoHS
l 標準顏色：黃、白（其它顏色可定做）
性能 | 指標 | 試驗方法 |
拉伸強度 | ≥13.8 MPa | ISO 37 |
斷裂伸長率 | ≥200% | ISO 37 |
老化后拉伸強度 | ≥11.1 MPa | ISO 188(175℃×168h) |
老化后斷裂伸長率 | ≥100% | ISO 188(175℃×168h) |
軸向變化率 | 2X:-10%~+1%，3X:-15%~+5% | UL224(200℃×3 min) |
阻燃性 | VW-1 | UL224 |
熱沖擊 | 無裂紋，無滴落 | UL224(250℃×4h) |
冷彎柔性 | 無裂紋 | UL224(-55℃×1h) |
吸水率 | ＜0.5% | ASTM D 570 |
擊穿強度 | ≥19.7 MV/m | IEC 60243 |
體積電阻率 | ≥1014 Ω·cm | IEC 60093 |
序號 | 訂貨代碼 | 供貨尺寸 (mm) | 全縮后尺寸 (mm) | |||
內徑 | 壓扁寬度 | 雙層壁厚 | 全縮內徑 | 單層壁厚 | ||
1 | HMS-M-3X-1.6- | 2.00±0.20 | 3.7±0.3 | 0.47±0.10 | ≤0.53 | 0.52±0.06 |
2 | HMS-M-3X-2.4- | 2.79±0.20 | 5.0±0.3 | 0.47±0.10 | ≤0.79 | 0.57±0.06 |
3 | HMS-M-3X-3.2- | 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.06 | 0.61±0.06 |
4 | HMS-M-3X-4.8- | 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤1.59 | 0.67±0.06 |
5 | HMS-M-3X-6.4- | 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤2.13 | 0.71±0.06 |
6 | HMS-M-3X-9.5- | 10.2±0.32 | 16.7±0.5 | 0.52±0.11 | ≤3.18 | 0.77±0.06 |
7 | HMS-M-3X-12.7- | 13.5±0.36 | 21.8±0.6 | 0.53±0.11 | ≤4.23 | 0.80±0.07 |
8 | HMS-M-3X-19- | 20.1±0.40 | 32.2±0.6 | 0.55±0.11 | ≤6.35 | 0.84±0.07 |
9 | HMS-M-3X-25- | 26.7±0.45 | 42.5±0.7 | 0.56±0.12 | ≤8.47 | 0.86±0.07 |
10 | HMS-M-3X-38- | 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤12.9 | 0.89±0.07 |
11 | HMS-M-3X-51- | 53.0±0.56 | 83.9±0.9 | 0.57±0.10 | ≤17.2 | 0.90±0.08 |
12 | HMS-M-3X-76- | 79.4±0.56 | 125.3±1.0 | 0.57±0.13 | ≤25.8 | 0.92±0.09 |
