直流電纜附件

主要應用于柔性高壓直流輸電領域，由于其靈活多變的運行功率范圍、運行的獨立性、功率方向控制的簡單性以及優越的輸電性能而獲得廣泛的關注。

下載手冊

產品描述產品參數產品選型

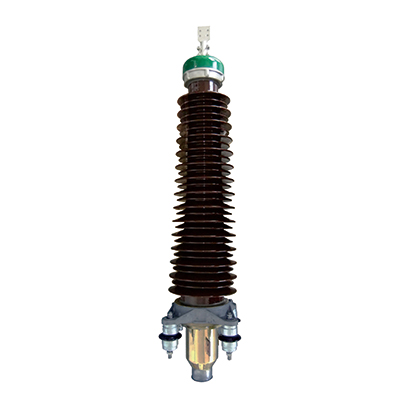

1、本終端外絕緣采用瓷套絕緣管材質，適用于沿海及高污穢地區運行。本終端絕緣水平、載流量、運行溫度等性能完全滿足與其配合電纜的要求。
2、終端應力錐采用進口EPDM橡膠高壓注橡成型，由彈簧錐托頂緊，且采用應力錐罩結構將應力錐與絕緣填充劑隔離，克服了應力錐由于材料老化帶來的彈性松弛、應力錐與電纜外半導層接觸不良等弊病，以確保終端長期安全穩定運行。
3、瓷套采用高強度高壓電瓷制成，具有良好的耐氣候型、抗漏痕、電蝕能力和憎水性能。
4、終端采用多層密封結構，以防止終端在運行過程中出現滲水、漏油等現象。
5、終端套管采用大小傘裙結構，具有良好的防污閃特性。

1、VSC負荷循環試驗：負荷循環包括加熱周期和冷卻周期；8個小時加熱，16個小時自然冷卻，為一個周期。在加熱周期的最后兩個小時，維持導體溫度在70℃。加熱期間時間直流電壓UT，從負極性開始。其中一次反轉與24小時負荷循環中負載電流停止時間一致。各持續施加12個循環。
2、VSC疊加沖擊電壓試驗（試驗在熱條件下進行）：: 2.1直流疊加操作沖擊電壓試驗：; 預加熱和施加正極性U0電壓，至少10h；正極性U0下，疊加正極性操作沖擊電壓Up2,S,連續10次；正極性U0下，疊加正極性操作沖擊電壓-Up2,O,連續10次；; 預加熱和施加負極性U0電壓，至少10h；負極性-U0下，疊加正極性操作沖擊電壓-Up2,S,連續10次；負極性-U0下，疊加正極性操作沖擊電壓Up2,O,連續10次；
2.2直流疊加雷電沖擊電壓試驗：: 預加熱和施加正極性U0電壓，至少10h；疊加負極性雷電沖擊電壓-Up1,連續10次；; 預加熱和施加負極性-U0電壓，至少10h；疊加正極性雷電沖擊電壓Up1,連續10次；
2.3隨后直流電壓試驗: 在室溫下經受負極性電壓-UT，2h。

額定電壓	kV		±150	±320
技術參數
符合標準			1、國家大電網會議標準CIGRE 419 2.TICW7-2012 額定電壓500kV及以下直流輸電用擠包絕緣電力電纜試驗規范
額定電流	A		不小于連接電纜
短路電流			不小于連接電纜
導體連接			壓接式
電場控制方式			幾何法
絕緣填充劑			硅油
爬電距離	mm		>4495	>7812
適用電纜截面接	mm2		240-1600	400-2500
重量	Kg		240	1000
適用電纜屏蔽/護套
運行環境
導體額定溫度	正常運行時	℃	90	90
	短路時	℃	250	250
適應的環境溫度范圍	℃		-40-60	-40-60
使用地區海拔高度	m		3000	3000
終端允許的地震烈度	度		8	8
終端允許的連接導線的水平拉力	kN		2	2
彎曲強度	kN?m		8	20
最大內壓力	MPa		2	2

產品選型需提供電纜參數信息與技術人員確認
