直流電纜附件

直流中間接頭主要應用于柔性高壓直流輸電領域，由于其靈活多變的運行功率范圍、運行的獨立性、功率方向控制的簡單性以及優越的輸電性能而獲得廣泛的關注

下載手冊

產品描述產品參數產品選型

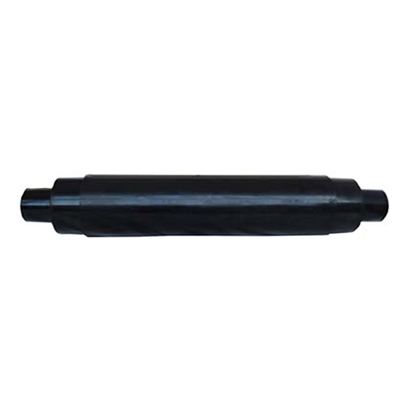

整體式電纜中間接頭主體采用優質EPDM橡膠注橡成型，適用于以鋁或銅為導體的交聯聚乙烯絕緣電纜，主要由一個中間接頭主體及外殼構成。外殼是由一個厚銅殼和一個堅固的玻璃鋼外殼，中間分別填充高壓電纜密封膠組成，產品具有優異的機械防護性能，具有值得信賴的電氣性能和完美密封性。

1、VSC負荷循環試驗：負荷循環包括加熱周期和冷卻周期；8個小時加熱，16個小時自然冷卻，為一個周期。在加熱周期的最后兩個小時，維持導體溫度在70℃。加熱期間時間直流電壓UT，從負極性開始。其中一次反轉與24小時負荷循環中負載電流停止時間一致。各持續施加12個循環。

2、VSC疊加沖擊電壓試驗（試驗在熱條件下進行）：: 2.1直流疊加操作沖擊電壓試驗：
預加熱和施加正極性U0電壓，至少10h；正極性U0下，疊加正極性操作沖擊電壓Up2,S,連續10次；正極性U0下，疊加正極性操作沖擊電壓-Up2,O,連續10次；
預加熱和施加負極性U0電壓，至少10h；負極性-U0下，疊加正極性操作沖擊電壓-Up2,S,連續10次；負極性-U0下，疊加正極性操作沖擊電壓Up2,O,連續10次；
2.2直流疊加雷電沖擊電壓試驗：: 預加熱和施加正極性U0電壓，至少10h；疊加負極性雷電沖擊電壓-Up1,連續10次；; 預加熱和施加負極性-U0電壓，至少10h；疊加正極性雷電沖擊電壓Up1,連續10次；
2.3隨后直流電壓試驗: 在室溫下經受負極性電壓-UT，2h。

額定電壓	kV		±150	±320
技術參數
符合標準			1、國家大電網會議標準CIGRE 419 2.TICW7-2012 額定電壓500kV及以下直流輸電用擠包絕緣電力電纜試驗規范
額定電流	A		不小于連接電纜
短路電流			不小于連接電纜
導體連接			壓接式
電場控制方式			幾何法
應力錐材質			EPDM
填充膠			高壓電纜密封膠
適用電纜截面接	mm2		240-1600	400-2500
重量	Kg		120	160
適用電纜屏蔽/護套
運行環境
導體額定溫度	正常運行時	℃	90	90
	短路時	℃	250	250
適應的環境溫度范圍	℃		-40-60	-40-60
敷設方式
終端允許的地震烈度	度		8	8
