全冷縮電纜終端

應用領域：

廣泛應用于1-35kV電力電纜輸配電網絡基礎建設中

下載手冊

產品描述

產品描述產品參數產品選型

全冷縮技術：無需動火及特殊工具，也無逐漸套入的麻煩，只需輕輕抽取芯繩，就會依靠自身的彈性回縮，從而緊緊貼附在電纜上，完成安裝。
絕緣可靠：采用進口液體硅橡膠，確保優良的絕緣性和高恢復彈性，安裝后始終對電纜本體提供恒定持久的徑向壓力，局部放電量小，與電纜本體“同呼吸”。
密封性好：終端主體配合冷縮指套、冷縮絕緣管和冷縮端子密封管，保證附件優良的彈性密封防潮性能。
安裝簡便：安裝簡單，操作的技術依賴性低，電纜預處理時，開剝距離短，安裝空間需要較小。接地采用恒力彈簧工藝，無需焊接或銅扎線，更加快捷可靠。
運用廣泛：抗污穢、耐老化、憎水性好、耐腐蝕及抗紫外線，保證長期使用性能穩定。具有優越的耐寒性能，特別適用于高海拔地區、寒冷地區、潮濕地區、鹽霧地區及重污染地區。

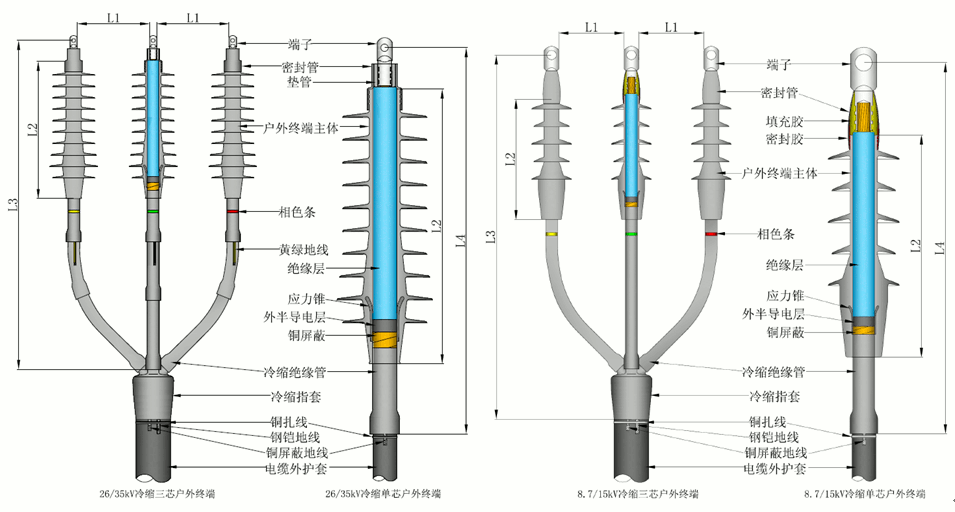

8.7/15kV、26/35kV全冷縮電纜終端結構尺寸
	L1	L2	L3	L4	傘裙數量
26/35 kV 戶外終端	≥400	480±10	1000-1900	780-880	10
26/35 kV 戶內終端	≥300	420±10	800-1500	750-850	7
8.7/15 kV 戶外終端	≥200	285±10	500-800	500-600	5
8.7/15 kV 戶內終端	≥125	212±10	500-700	400-500	3
L3、L4可以根據現場施工環境適當調整，相應調整冷縮絕緣管的長度即可。

產品電氣性能滿足IEC60502、 GB/T12706.4標準要求。

主要電氣參數：

測試項目	標準要求及檢測結果
測試項目	8.7/15kV	12/20 kV	18/30 kV	26/35 kV
5min工頻耐壓試驗	39kV	54kV	81kV	117kV
5min工頻耐壓試驗	未擊穿、未閃絡
局部放電試驗	15 kV	20 kV	30 kV	45 kV
局部放電試驗	無可檢測放電
空氣中負荷循環試驗	22 kV	30 kV	45 kV	65 kV
空氣中負荷循環試驗	導體加熱至溫度95℃～100℃，共經受60個循環，未擊穿、未閃絡
沖擊電壓試驗	95 kV	125 kV	170 kV	200 kV
沖擊電壓試驗	正負極性各10次，未擊穿、未閃絡
戶外終端鹽霧試驗	11 kV，1000h	15kV，1000h	22.5kV，1000h	32.5kV，1000h
戶外終端鹽霧試驗	未擊穿、未閃絡,無電蝕和機械損傷
戶內終端潮濕試驗	11 kV，300h	15kV，300h	22.5kV，300h	32.5kV，300h
戶內終端潮濕試驗	未擊穿、未閃絡,無電蝕和機械損傷
正運行時最高允許溫度	90℃	90℃	90℃	90℃
短路時最高允許溫度	250℃	250℃	250℃	250℃

0.6/1kV產品主要電氣參數：

檢測項目	標準要求	結論
5min工頻耐壓試驗	8kV，不擊穿	通過
4h工頻耐壓試驗	7.2Kv,不擊穿	通過

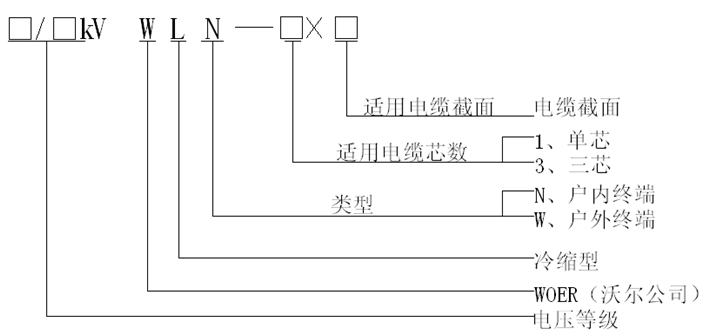

6～35kV冷縮終端產品選型表：


電壓等級	線芯數量	電纜截面/mm2	絕緣外徑/mm
26/35kV	1, 3 戶內終端	50-95 120-240 300-400 500-630	28.5-35 35.5-42 42.5-48 48.5-56
26/35kV	1, 3 戶外終端	50-95 120-240 300-400 500-630	28.5-35 35.5-42 42.5-48 48.5-56
18/20 kV、18/30kV	1, 3 戶內終端	35-50 70-185 240-500 630	20-26.5 27-34.5 35-44.5 46-49.5
18/20 kV、18/30kV	1, 3 戶外終端	35-50 70-185 240-500 630	20-26.5 27-34.5 35-44.5 46-49.5
12/20kV	1, 3 戶內終端	25-50 70-120 150-240 300-400 500-630	18-21.5 21-26.5 25.5-32 32.5-37 39-44.3
12/20kV	1, 3 戶外終端	25-50 70-120 150-240 300-400 500-630	18-21.5 21-26.5 25.5-32 32.5-37 39-44.3
8.7/15kV	1, 3 戶內終端	25-50 70-120 150-240 300-400 500-630	16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
8.7/15kV	1, 3 戶外終端	25-50 70-120 150-240 300-400 500-630	16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
6/10kV	1, 3 戶內終端	50-70 95-150 185-300 400-500 630	16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
6/10kV	1, 3 戶外終端	50-70 95-150 185-300 400-500 630	16-19.5 19-24.5 23.5-30 30.5-35 37-42.3

0.6/1kV冷縮終端產品選型表：

電壓等級	線芯數量	型號規格	電纜截面/mm2
0.6/1kV單芯終端	1	0.6/1kVWLT-1/1	25-50mm2
		0.6/1kVWLT-1/2	70-120mm2
		0.6/1kVWLT-1/3	150-240mm2
		0.6/1kVWLT-1/4	300-400mm2
0.6/1kV二芯終端	2	0.6/1kVWLT-2/1	25-50mm2
		0.6/1kVWLT-2/2	70-120mm2
		0.6/1kVWLT-2/3	150-240mm2
		0.6/1kVWLT-2/4	300-400mm2
0.6/1kV三芯終端	3	0.6/1kVWLT-3/1	25-50mm2
		0.6/1kVWLT-3/2	70-120mm2
		0.6/1kVWLT-3/3	150-240mm2
		0.6/1kVWLT-3/4	300-400mm2
0.6/1kV四芯終端	4	0.6/1kVWLT-4/1	25-50mm2
		0.6/1kVWLT-4/2	70-120mm2
		0.6/1kVWLT-4/3	150-240mm2
		0.6/1kVWLT-4/4	300-400mm2
0.6/1kV五芯終端	5	0.6/1kVWLT-5/1	25-50mm2
		0.6/1kVWLT-5/2	70-120mm2
		0.6/1kVWLT-5/3	150-240mm2
		0.6/1kVWLT-5/4	300-400mm2
