24kV歐式630A屏蔽型可分離連接器采用專利技術，專利號：ZL201020709860，產品安裝簡單，可靠。產品在荷蘭DNV.GL，KEMA試驗室檢測，通過HD629.1和IEC60505.4全系列檢測項目，獲得4份金標證書。

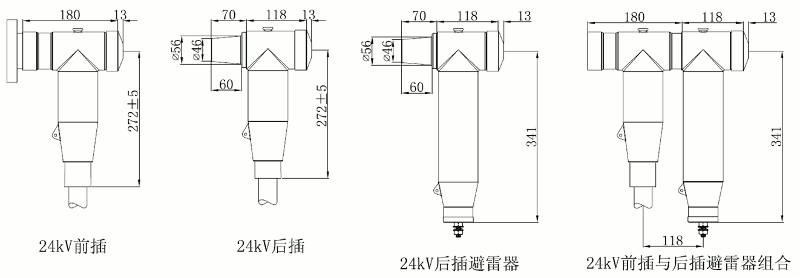

24kV歐式630A屏蔽型可分離連接器，包含：WEB24/630歐式新型前插頭，WEBK24/630歐式新型后插頭，歐式后插式避雷器(多種型號)。

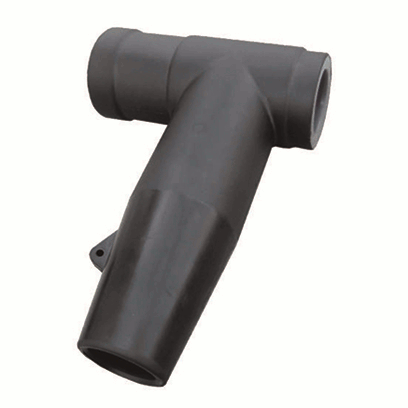

WEB24/630歐式新型前插頭適用于環網開關柜的（交聯電力電纜）進出線終端，與開關柜的進出線套管座、電纜分支箱的穿墻套管、雙通套管連接。也適用于箱式變電站裝置。提供電力電纜到開關柜或電纜分支箱的全絕緣，全密封連接。前插工作時用螺栓連接在開關柜套管插座上；其尾部可直接用絕緣塞堵塞，也可擴展連接后插式電纜插頭或后插式避雷器。產品符合標準EN 50180 & 50181中C型套管設計。

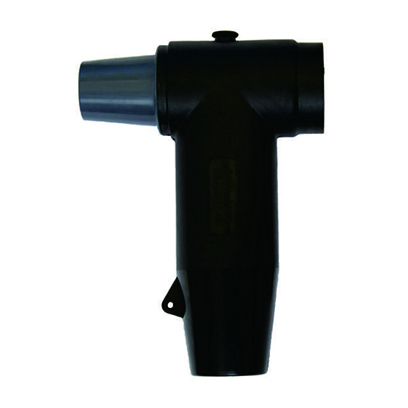

WEBK24/630歐式新型后插頭和WEB24/630歐式新型前插頭或另外的WEBK24/630歐式新型后插頭連接，提供擴展的電纜連接回路（分支），它不能直接和套管連接。尾部可直接用絕緣塞堵住，也可擴展連接另外一路后插電纜頭或后插式避雷器。
| 額定電壓 | 24kV |
| 適用套管類型（前插） | C 型 |
| 直流耐壓 | 76kV/15min |
| 工頻耐壓(AC) | 57kV/5min |
| 局部放電 | 25.4kV,≤5pC |
| 沖擊電壓(正負極性各10 次) | 125kV |
| 屏蔽電阻 | ≤5000Ω |
| 適用電纜截面 | 25-500mm2 |
| 注：該產品滿足IEC 60502.4 ，HD629.1及GB/T 12706.4 要求。 | |

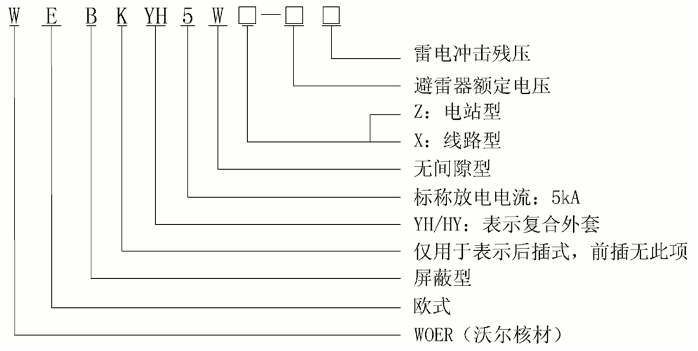

| 序號 | 項目 | 單位 | 參數 | |||
| 1 | 產品型號 | - | YH5WZ-26/66 | YH5WZ-32/85 | HY5WZ-34/85 | YH5WX-34/90 |
| 2 | 系統標稱電壓 | kV | 20 | 20 | 20 | 20 |
| 3 | 避雷器額定電壓 | kV | 26 | 32 | 34 | 34 |
| 4 | 持續運行電壓 | kV | 20.8 | 25.6 | 27.2 | 27.2 |
| 5 | 標稱放電電流In | kA | 5 | 5 | 5 | 5 |
| 6 | 直流1mA參考電壓 | kV | ≥37 | ≥47 | ≥48 | ≥50 |
| 7 | 0.75U1mA泄漏電流 | μA | ≤10 | ≤10 | ≤10 | ≤10 |
| 8 | 陡波沖擊殘 | kV | ≤76 | ≤95 | ≤95 | ≤104 |
| 9 | 雷電沖擊殘壓 | kV | ≤66 | ≤85 | ≤85 | ≤90 |
| 10 | 操作沖擊殘壓 | kV | ≤56 | ≤75 | ≤75 | ≤80 |
| 11 | 14.3kV下局部放電 | pC | ≤10 | ≤10 | ≤10 | ≤10 |
| 12 | 2mS方波沖擊電流耐受 | A | 150 | 150 | 200 | 150 |
| 13 | 大電流沖擊耐受 | kA | 65 | 65 | 80 | 65 |
