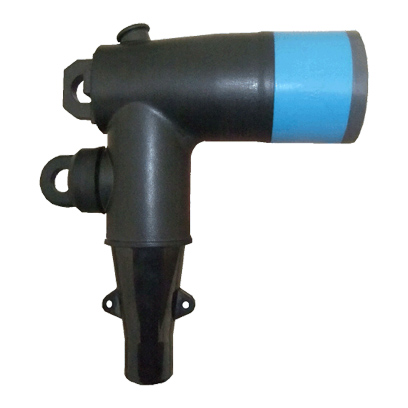

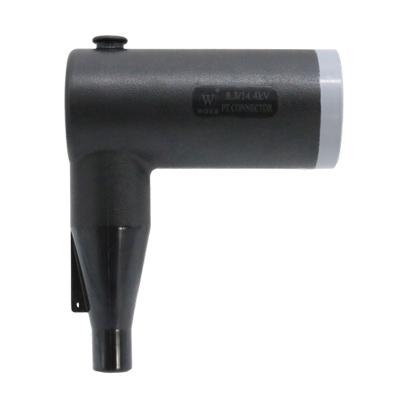

    PT插頭及其連接附件

    應用領域：

    PT插頭及其連接附件用于24kV及以下全封閉肘頭座式帶熔斷器戶內電壓互感器與開關設備之間，提供絕緣電氣連接。電壓互感器出線接口符合IEEE386 Figure 7 —200 A loadbreak interface的套管外型尺寸

    下載手冊

    產品描述

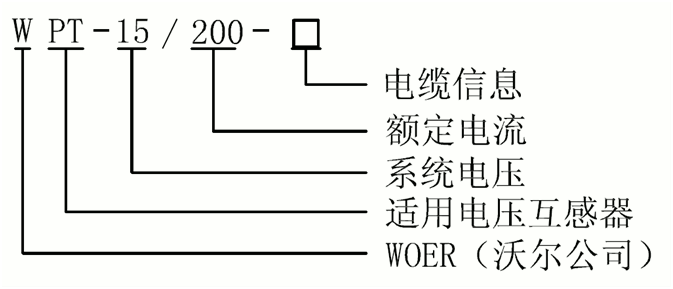

    產品描述 產品參數 產品選型

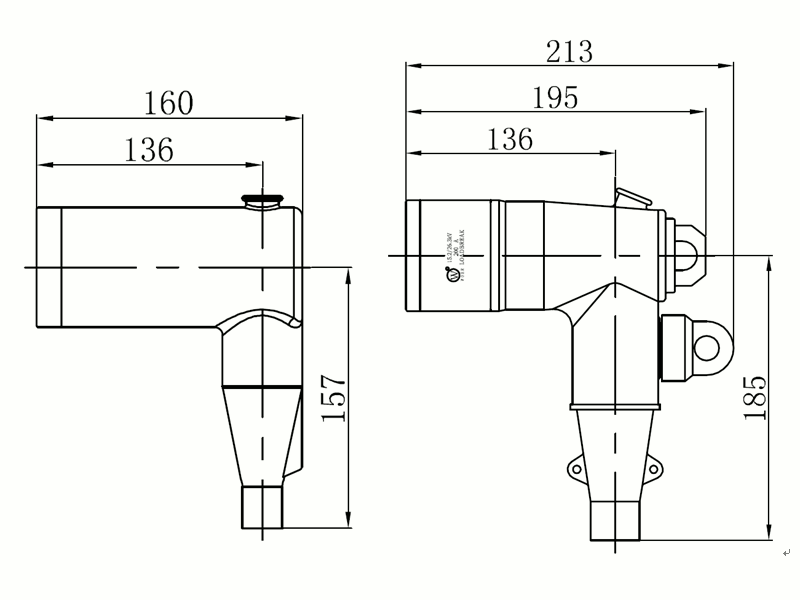

    PT插頭及其連接附件包含：

    1、WPT 15/200   15kV PT插頭；
    2、WAPT 25/200   25kV PT插頭；

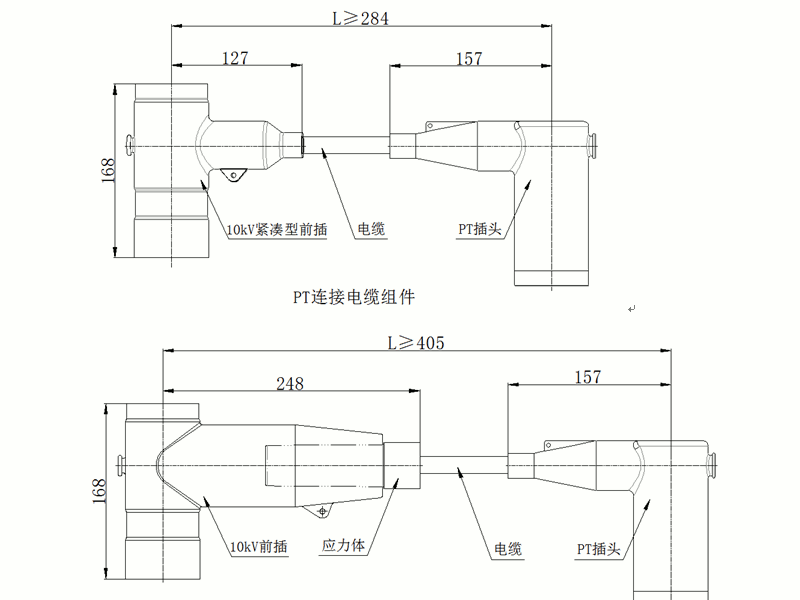

    PT插頭與其它電纜附件通過電纜定制的PT連接組件；連接電纜有硬電纜XLPE，軟電纜ERF可選。




    電氣性能：

    額定電壓15kV24kV
    工頻耐壓(AC)42kV/1min54kV/5min
    局部放電15kV,≤5pC20kV,≤5pC
    沖擊電壓(正負極性各10 次)95V125kV
    屏蔽電阻≤5000Ω≤5000Ω
    適用電纜截面25-50mm225-120mm2
