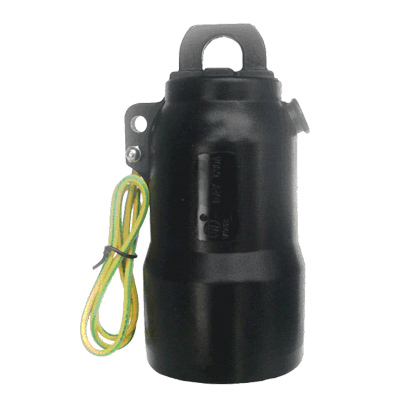

絕緣帽用于設備出線套管預留口，是套管的附屬配件。產品符合EN 50180&EN 50181標準。滿足不同型號套管出線的使用需求。為電氣設備的出線套管提供全絕緣、全密封保護，對不帶電的套管提供防塵、防潮等密封保護。
下載手冊絕緣帽有多種規格可供選擇，用于設備出線套管預留口，是套管的附屬配件。產品符合EN 50180&EN 50181標準。滿足不同型號套管出線的使用需求。為電氣設備的出線套管提供全絕緣、全密封保護，對不帶電的套管提供防塵、防潮等密封保護。
| 額定電壓 | 15kV | 24kV | 35kV |
| 適用套管類型 | A 型 | C 型 | C 型、E型 |
| 工頻耐壓(AC) | 42kV/1min 39 kV/1min | 54kV/5min | 117kV/5min |
| 局部放電 | 15kV,≤10pC | 24kV,≤10pC | 45kV,≤10pC |
| 沖擊電壓(正負極性各15次) | 95kV | 125kV | 200kV |
| 屏蔽電阻 | ≤5000Ω | ≤5000Ω | ≤1000Ω |
| 注：該產品滿足GB/T 12706.4 要求。 | |||

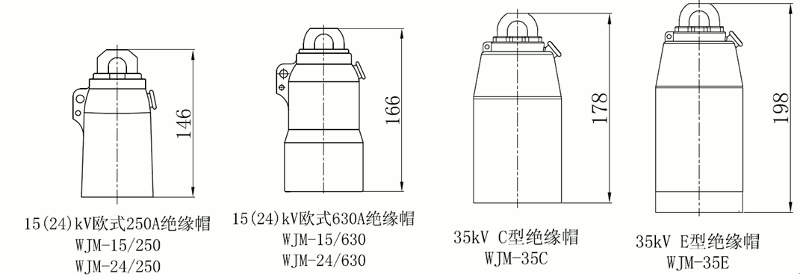

| 電壓等級 | 適用設備套管類型 | 產品名稱 | 型號 |
|---|---|---|---|
| 15kV | A型 | 15kV歐式250A絕緣帽 | WJM-15/250 |
| 15kV | C型 | 15kV歐式630A絕緣帽 | WJM-15/630 |
| 24kV | A型 | 24kV歐式250A絕緣帽 | WJM -24/250 |
| 24kV | C型 | 24kV歐式630A絕緣帽 | WJM -24/630 |
| 35kV | C型 | 35kV C型套管絕緣帽 | WJM-35/630-C |
| 35kV | E型 | 35kV E型套管絕緣帽 | WJM-35/600-E |
