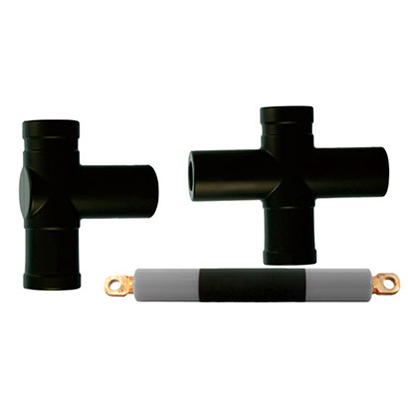

    偏位頂擴母線連接器

    應用領域：

    偏位頂擴母線連接器用于SF6絕緣金屬開關設備的頂部擴展連接，對負荷開關、母線之間實現全密封、全絕緣連接、完全避免了高壓裸露在惡劣天氣下所帶來的致命缺陷，且安裝簡便、可靠性高。

    下載手冊

    產品描述

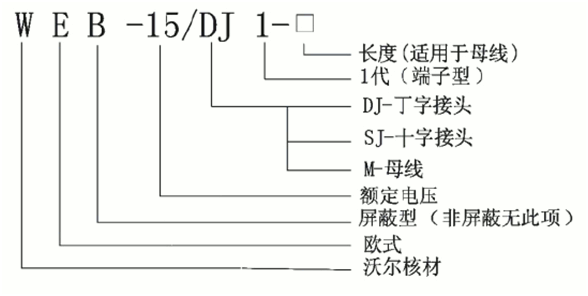

    產品描述 產品參數 產品選型

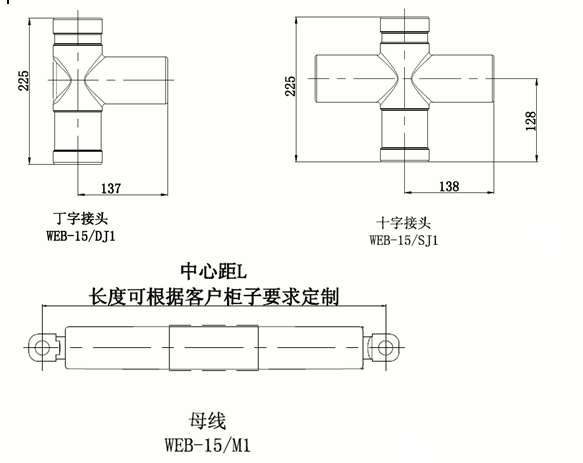

    第一代偏位頂擴母線連接器包含：
    1、WEB-15/DJ1 丁字接頭（三通接頭）
    2、WEB-15/SJ1十字接頭（四通接頭）
    3、WEB-15/M1 母線

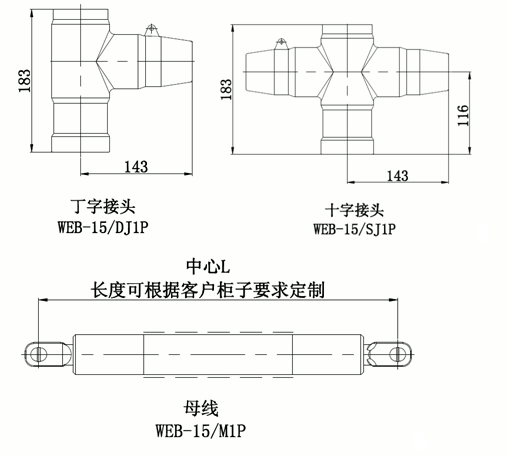

    第二代偏位頂擴母線連接器包含：
    1、WEB-15/DJ1P 丁字接頭（三通接頭）
    2、WEB-15/SJ1P十字接頭（四通接頭）
    3、WEB-15/M1P 母線

    接頭主體采用優質SIR材料制成，母線中心距尺寸根據客戶需求進行定制，且母線端部安裝孔可分為圓孔與腰孔不同種類。適用于額定電壓12kV，額定電流630A的電氣系統，套管接口符合DIN47636、EN50180&50181標準要求。在滿足其標準性能的前提下較1代偏位頂擴母線連接器結構精簡、安裝更加簡便。

    沃爾核材致力于產品的不斷改進，因此我們保留不事先通知而改變設計、尺寸和數據的權力。



    偏位頂擴母線連接器電氣性能：

    額定電壓12kV
    額定電流630A
    工頻耐壓(AC)42kV/5min
    局部放電13.2kV,≤5pC
    沖擊電壓(正負極性各15 次)95kV
    屏蔽電阻≤5000Ω
    套管接口C型
