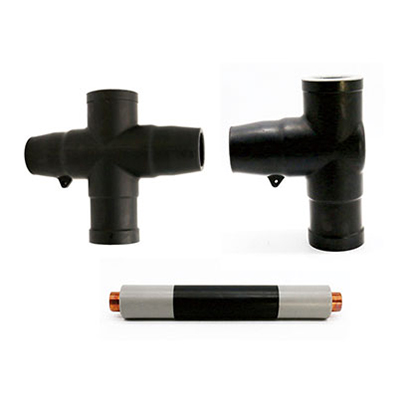

    線夾式頂擴母線連接器

    應用領域：

    線夾式頂擴母線連接器用于SF6絕緣金屬開關設備的頂部擴展連接，對負荷開關、母線之間實現全密封、全絕緣連接、完全避免了高壓裸露在惡劣天氣下所帶來的致命缺陷，且安裝簡便、可靠性高。

    下載手冊

    產品描述

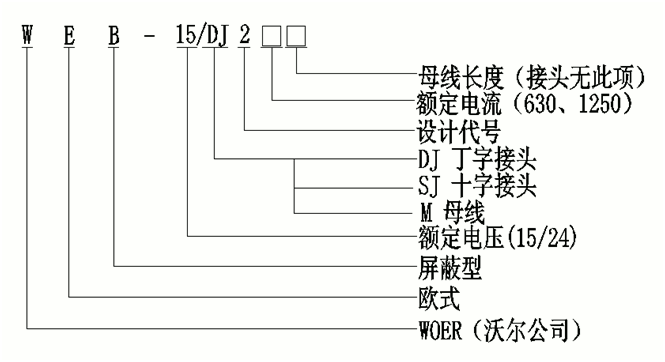

    產品描述 產品參數 產品選型

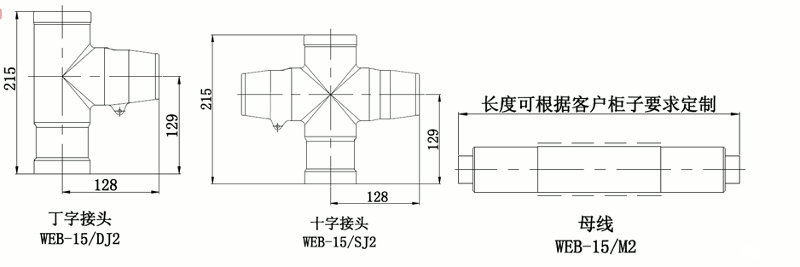

    線夾式頂擴母線連接器包含：
    1、WEB-15/DJ2 丁字接頭（三通接頭）
    2、WEB-15/SJ2十字接頭（四通接頭）
    3、WEB-15/M2 母線

    根據客戶不同選擇接頭主體分別采用SIR 或EPDM材質制成，母線長度根據客戶需求進行定制，且母線端部采用線夾與套管固定。適用于額定電壓最高24kV，額定電流最高1250A的電氣系統，套管接口符合DIN47636、EN50180&50181標準要求。


    線夾式頂擴母線連接器電氣性能：

    額定電壓12kV24kV
    額定電流630A、1250A630A、1250A
    工頻耐壓(AC)48kV/1min65kV/1min
    局部放電13.2kV,≤5pC26.4kV，≤10pC
    沖擊電壓(正負極性各15 次)95kV125kV
    屏蔽電阻≤5000Ω≤5000Ω
    套管接口C型C型
