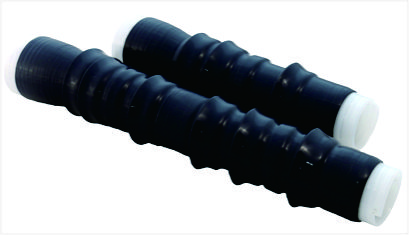

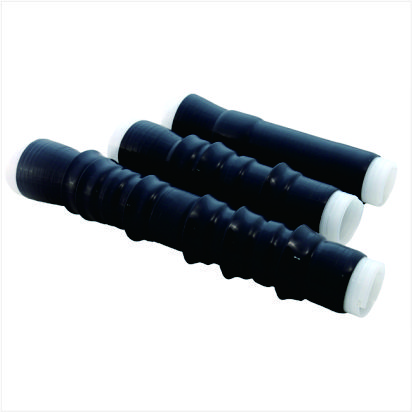

產品描述
全冷縮技術：無需動火及特殊工具，也無逐漸套入的麻煩，只需輕輕抽取芯繩，就會依靠自身的彈性回縮，從而緊緊貼附在電纜上，完成安裝。
一體化設計：把增爬傘裙、終端頭的增強絕緣、終端端口密封和應力控制件預先在工廠里做成一個整體，單芯終端變徑設計，處理好電纜后，一次收縮完成，安裝方便，使現場安裝制作的各種不利因素的影響降低到最低程度。
絕緣可靠：采用進口液體硅橡膠，確保優良的絕緣性和超高的成品率，能有效杜絕產品中雜質及氣泡出現，安裝后始終對電纜本體提供恒定持久的徑向壓力，局部放電量小，與電纜本體“同呼吸”。
安裝簡便：安裝簡單，操作的技術依賴性低，電纜預處理時，開剝距離短，安裝空間需要較小。接地采用恒力彈簧工藝，無需焊接或銅扎線，更加快捷可靠。
運用廣泛：抗污穢、耐老化、憎水性好、耐腐蝕及抗紫外線，保證長期使用性能穩定。具有優越的耐寒性能，特別適用于高海拔地區、寒冷地區、潮濕地區、鹽霧地區及重污染地區。
PA冷縮終端試驗項目
試驗項目 | 標準要求 |
1min戶外終端淋雨工頻電壓試驗 | 4.0U0，未閃絡，未擊穿 |
5min工頻耐壓試驗 | 4.5U0，未閃絡，未擊穿 |
局部放電試驗 | 1.73U0下放電量不大于10pC |
恒壓負荷循環電壓試驗（空氣中） | 2.5U0，導體加熱至（95-100）℃，每一循環為8h，其中加熱5h，冷卻3h，共60次循環 |
雷電沖擊電壓試驗 | 95、150、170、200kV，正負極性各10次，未閃絡，未擊穿 |
15min交流耐壓試驗 | 2.5U0，未閃絡，未擊穿 |
戶外終端鹽霧試驗 | 1.25U0，1000h，未閃絡，未擊穿 |
戶內終端潮濕試驗 | 1.25U0，300h，未閃絡，未擊穿 |
電壓等級 | 線芯數量及用途 | 電纜截面(mm2) | 絕緣外徑(mm) | 產品代碼 |
8.7/15(17.5)kV (6/10(12)及6.35/11(12)kV) | 1, 3 戶內終端 | 25-50 70-120 150-240 300-400 500-630 | 16.0-20 20.5-25 25.5-30 30.5-36 36.5-43 | 8.7/15kVWCSIT- (3/1)/1 8.7/15kVWCSIT- (3/1)/2 8.7/15kVWCSIT- (3/1)/3 8.7/15kVWCSIT- (3/1)/4 8.7/15kVWCSIT- (3/1)/5 |
1, 3 戶外終端 | 25-50 70-120 150-240 300-400 500-630 | 16.0-20 20.5-25 25.5-30 30.5-36 36.5-43 | 8.7/15kVWCSOT- (3/1)/1 8.7/15kVWCSOT- (3/1)/2 8.7/15kVWCSOT- (3/1)/3 8.7/15kVWCSOT- (3/1)/4 8.7/15kVWCSOT- (3/1)/5 | |
12/20(24)kV (12.7/22(24)kV) | 1, 3 戶內終端 | 25-50 70-120 150-240 300-400 500-630 | 18.0-22 22.5-27 27.5-32 32.5-38 38.5-45 | 12/20kVWCSIT- (3/1)/1 12/20kVWCSIT- (3/1)/2 12/20kVWCSIT- (3/1)/3 12/20kVWCSIT- (3/1)/4 12/20kVWCSIT- (3/1)/5 |
1, 3 戶外終端 | 25-50 70-120 150-240 300-400 500-630 | 18.0-22 22.5-27 27.5-32 32.5-38 38.5-45 | 12/20kVWCSOT- (3/1)/1 12/20kVWCSOT- (3/1)/2 12/20kVWCSOT- (3/1)/3 12/20kVWCSOT- (3/1)/4 12/20kVWCSOT- (3/1)/5 | |
18/20(36)kV (18/30(36)及19/33(36)kV) | 1, 3 戶內終端 | 35-70 95-185 240-400 500-630 | 25.5-30 30.5-36 36.5-43 43.5-48 | 18/20kVWCSIT- (3/1)/3 18/20kVWCSIT- (3/1)/4 18/20kVWCSIT- (3/1)/5 18/20kVWCSIT- (3/1)/6 |
1, 3 戶外終端 | 35-70 95-185 240-400 500-630 | 25.5-30 30.5-36 36.5-43 43.5-48 | 18/20kVWCSOT- (3/1)/3 18/20kVWCSOT- (3/1)/4 18/20kVWCSOT- (3/1)/5 18/20kVWCSOT- (3/1)/6 | |
26/35(40.5)kV (20.8/36(42)kV) | 1, 3 戶內終端 | 50-95 120-240 300-400 500-630 | 30.5-36 36.5-43 43.5-48 48.5-55 | 26/35kVWCSIT- (3/1)/4 26/35kVWCSIT- (3/1)/5 26/35kVWCSIT- (3/1)/6 26/35kVWCSIT- (3/1)/7 |
1, 3 戶外終端 | 50-95 120-240 300-400 500-630 | 30.5-36 36.5-43 43.5-48 48.5-55 | 26/35kVWCSOT- (3/1)/4 26/35kVWCSOT- (3/1)/5 26/35kVWCSOT- (3/1)/6 26/35kVWCSOT- (3/1)/7 |
