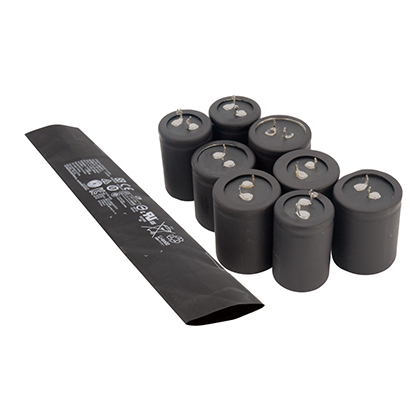

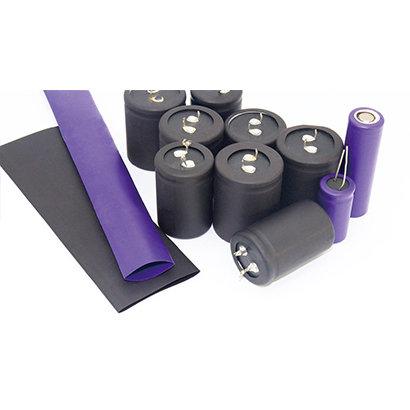

電池電容專用無鹵阻燃熱縮管由輻射交聯聚烯烴材料構成，理化電氣性能優異，壁厚超薄，硬度高，易穿管，主要應用于電池及電容器上，起到絕緣防護的作用，可完全替代PVC套管及PET套管使用。
l 熱縮倍率：2:1
l 起始收縮溫度：≥+70℃
l 完全收縮溫度：≥+120℃
l 使用溫度：-55℃~+125℃
l 無鹵、阻燃、低煙、無毒、薄壁、收縮速度快
l 環保標準：RoHS、SONY
l 標準顏色：黑色（其它顏色可定做）
性能 | 指標 | 測試標準 |
拉伸強度 | ≥10.4 MPa | ASTM D 2671 |
斷裂伸長率 | ≥200% | |
老化后拉伸強度 | ≥7.3 MPa | ASTM D 2671 (158℃×168h) |
老化后斷裂伸長率 | ≥100% | |
軸向變化率 | -5%~+5% | ASTM D 2671 |
阻燃性 | VW-1 | ASTM D 2671 B法 |
絕緣耐壓（600V） | 2500V，1min不擊穿 | UL224 |
擊穿強度(與耐電壓二選一) | ≥15kV/mm | ASTM D 149 |
體積電阻率 | ≥1014 Ω·cm | IEC 60093 |
規格 | 供貨內徑 (mm) | 全縮后尺寸 (mm) | 標準包裝 米/盤 | |
內徑 | 壁厚 | |||
Φ5.0 | 5.50±0.20 | ≤2.5 | 0.32±0.10 | 100 |
Φ6.0 | 6.50±0.20 | ≤3.0 | 0.32±0.10 | 100 |
Φ8 | 8.50±0.30 | ≤4.0 | 0.32±0.10 | 100 |
Φ10 | 10.50±0.30 | ≤5.0 | 0.35±0.10 | 100 |
Φ12 | 12.50±0.30 | ≤6.0 | 0.35±0.10 | 100 |
Φ14 | 14.50±0.30 | ≤7.0 | 0.36±0.10 | 100 |
Φ16 | 12.50±0.30 | ≤8.0 | 0.36±0.10 | 100 |
Φ18 | 18.50±0.30 | ≤9.0 | 0.36±0.10 | 100 |
Φ20 | 20.50±0.40 | ≤10.0 | 0.40±0.10 | 100 |
Φ22 | 22.50±0.40 | ≤11.0 | 0.40±0.10 | 100 |
Φ25 | 25.60±0.40 | ≤12.5 | 0.40±0.10 | 50 |
Φ30 | 31.30±0.80 | ≤17.6 | 0.43±0.10 | 50 |
Φ35 | 36.30±0.80 | ≤20.5 | 0.48±0.10 | 50 |
Φ40 | 41.30±0.80 | ≤23.5 | 0.65±0.10 | 50 |
Φ45 | 46.30±0.80 | ≤26.4 | 0.65±0.10 | 25 |
Φ50 | 51.30±0.80 | ≤29.4 | 0.65±0.10 | 25 |
Φ55 | 56.50±1.00 | ≤32.3 | 0.65±0.10 | 25 |
Φ60 | 61.50±1.00 | ≤35.2 | 0.65±0.10 | 25 |
Φ65 | 66.50±1.00 | ≤38.2 | 0.72±0.15 | 25 |
Φ70 | 71.50±1.00 | ≤41.1 | 0.72±0.15 | 25 |
Φ75 | 76.50±1.00 | ≤44.1 | 0.72±0.15 | 25 |
Φ80 | 81.50±1.50 | ≤47.0 | 0.72±0.15 | 25 |
Φ85 | 86.50±1.50 | ≤50.0 | 0.74±0.15 | 25 |
Φ90 | 92.00±1.50 | ≤52.9 | 0.74±0.15 | 25 |
Φ100 | 102.00±2.00 | ≤58.8 | 0.74±0.20 | 25 |
備注：完全收縮條件為200℃，3min。
