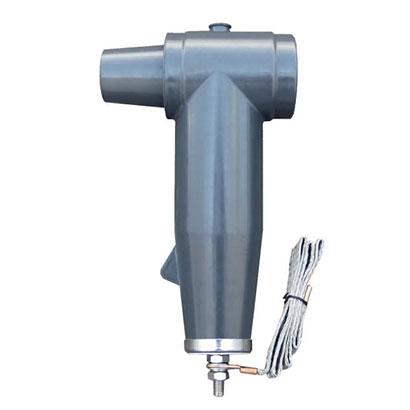

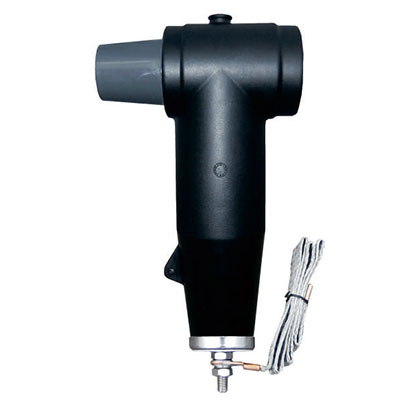

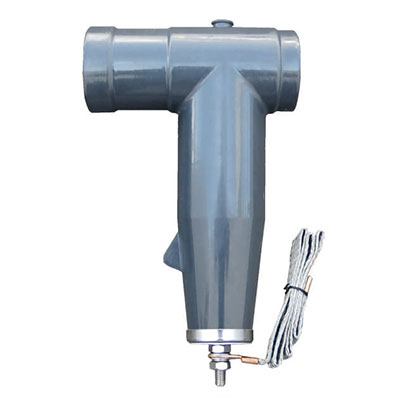

產品簡介
后插式避雷器和前插頭或另外的后插頭連接，為電氣設備提供過電壓保護。
在變壓器中性點不接地系統（18/20kV）中使用的避雷器型號為：YH5WZ-32/85（電站型），YH5WX-34/90（線路型）。
在變壓器中性點接地系統（12/20kV）中使用避雷器的型號為：YH5WZ-26/66（電站型），YH5WZ-32/85（線路型）。
產品特點
插頭內置的避雷器內的閥片具有良好的非線性，使避雷器具有殘壓低，通流容量大，響應時間快，陡坡性平坦，能有效的防止雷擊，操作沖擊及過電壓保護，確保輸變電設備運行。
電氣性能
電氣性能 | ||||
項目 | 單位 | YH5WZ- 26/66 參數 | YH5WZ- 32/85 參數 | YH5WZ- 34/90 參數 |
系統標稱電壓 | kV | 20 | 20 | 20 |
避雷器額定電壓 | kV | 26 | 32 | 34 |
持續運行電壓 | kV | 20.8 | 25.6 | 27.2 |
直流1mA參考電壓 | ≥kV | 37 | 47 | 50 |
徒波沖擊殘壓 | ≤kV | 76 | 95 | 104 |
雷電沖擊殘壓 | ≤kV | 66 | 85 | 90 |
操作沖擊殘壓 | ≤kV | 56 | 75 | 80 |
力波沖擊耐受 | A | 150 | 150 | 150 |
大電流沖擊耐受 | kA | 65 | 65 | 65 |
注：該產品滿足GB11032 、JB/T8952 要求
