產品簡介

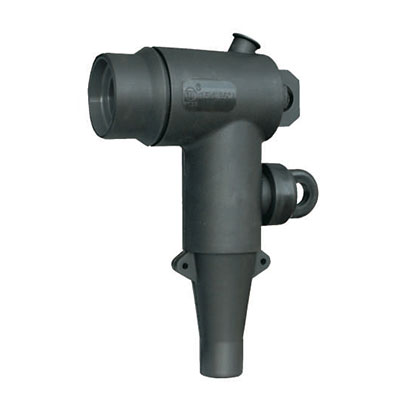

WEZT24（15）-250肘型插頭適用于24kV和15kV電氣系統，持續額定電流250A的電氣系統，用于歐式環網柜的250A出線或采用歐式環網柜的組合式變壓器引出線專用電纜終端頭。適用電纜截面積:35-120mm2。
產品接口符合標準EN50180-50181中A型套管設計。
產品特點
1、為全絕緣、全密封、全屏蔽產品，緊壓裝置保證了其使用的可靠性，相對于其它配置，結構尺寸更緊湊。
2、測試點可安裝帶電顯示器或故障指示器，以便顯示設備帶電狀態和故障狀態。
3、插頭尾部與電纜之間用冷縮管收縮密封，有效的解決了電纜潮氣入浸的問題，且安裝方便。
電氣性能
電氣性能 | ||||
項目 | 單位 | YH5WZ- 26/66 參數 | YH5WZ-32/85 參數 | YH5WZ-34/90 參數 |
系統標稱電壓 | kV | 20 | 20 | 20 |
避雷器額定電壓 | kV | 26 | 32 | 34 |
持續運行電壓 | kV | 20.8 | 25.6 | 27.2 |
直流1mA參考電壓 | ≥kV | 37 | 47 | 50 |
徒波沖擊殘壓 | ≤kV | 76 | 95 | 104 |
雷電沖擊殘壓 | ≤kV | 66 | 85 | 90 |
操作沖擊殘壓 | ≤kV | 56 | 75 | 80 |
力波沖擊耐受 | A | 150 | 150 | 150 |
大電流沖擊耐受 | kA | 65 | 65 | 65 |
注：該產品滿足GB11032 、JB/T8952 要求
