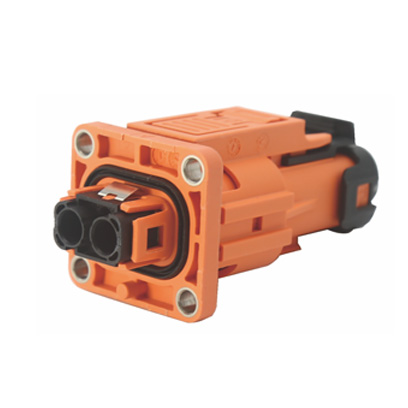

本產品是一款用于電動車、混合動力汽車市場的塑膠外殼高壓互鎖連接器，主要應用在PDU、空調、PTC、DC/DC、油泵、汽泵、除霜、慢充等設備上。

該產品為塑膠高壓連接器，體積小，結構緊湊，兩級解鎖。可接多種電纜，有多種防誤插鍵位，帶高壓互鎖，有防手指觸電設計，360°屏蔽。

1、電氣特性

■ 額定電壓：800V DC

■ 額定電流(工作環境溫度30℃)：

                         20A (適配電纜:2.5mm2)

         25A(適配電纜:4mm2)

                         40A(適配電纜:6mm2)

■ 絕緣電阻：≥2000MΩ(常態)

■ 耐 壓：2750V AC

2、其他參數

■防護等級：IP67

■環境溫度：-40℃～+125℃

■連接器芯數：兩芯、三芯

■配線規格：2.5～6mm2電纜

■機械壽命：≥200次

3、材料及表面處理

■殼體材料：尼龍(PA66/PBT)

■阻燃等級：UL94 V-0

■插針及插孔材料：黃銅

■表面處理：鍍銀/鍍鎳

■密封體：硅橡膠

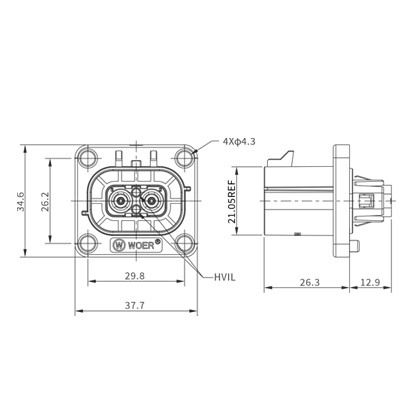

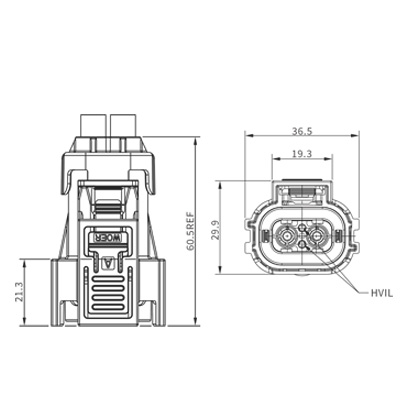

HV280兩芯

說明：“*”代表鍵位，有A、B、D三種鍵位選擇。

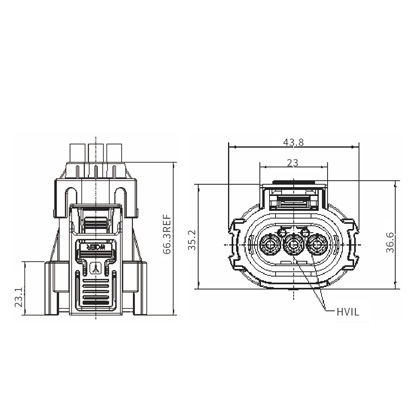

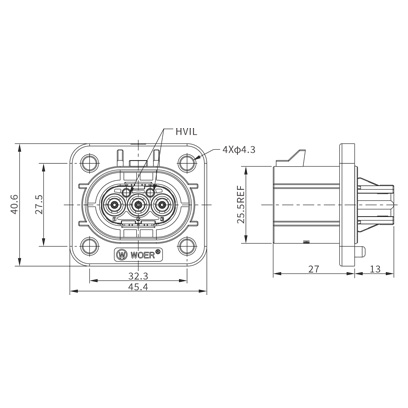

HV280三芯

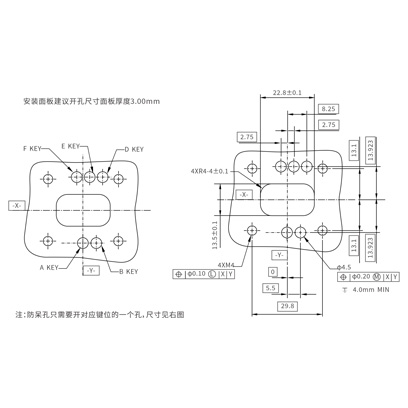

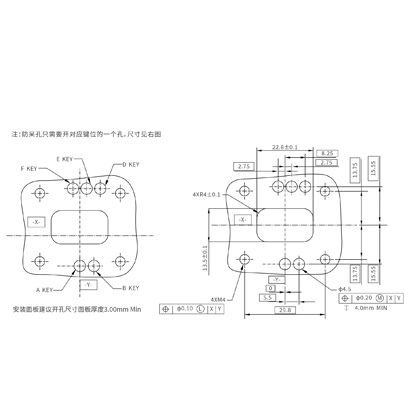

HV280選型說明
