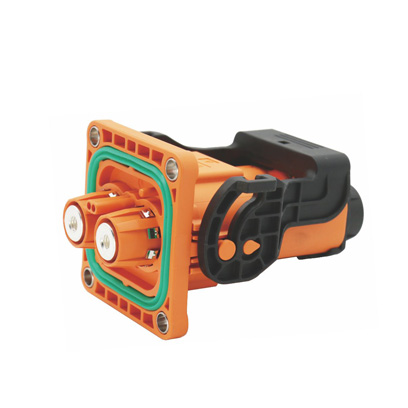

該產品為塑膠外殼連接器，具有體積小、重量輕、便于安裝、性能可靠、美觀等特性，實現360°屏蔽功能。
產品適用于電動汽車動力電池、電機控制器、PDU等大電流設備連接終端。
1、電氣特性
■ 額定電壓：1000V DC
■ 額定電流(工作環境溫度30℃)：
80A(適配電纜16mm2)
120A(適配電纜25mm2)
150A(適配電纜35mm2)
200A(適配電纜50mm2)
■ 絕緣電阻：≥2000MΩ（常態）
■ 耐 壓：3000V AC
2、其他參數
■防護等級：IP67
■環境溫度：-40℃～+125℃
■連接器芯數：兩芯、三芯
■配線規格：16～50mm2
■機械壽命：≥200次
3、材料及表面處理
■絕緣體材料：PA66
■阻燃等級：UL94 V-0
■插針及插孔材料：銅合金
■端子表面處理：鍍銀
■密封體：硅橡膠
HV800兩芯
| 序號 | 訂貨型號 | 產品描述 | 適配線纜規格 |

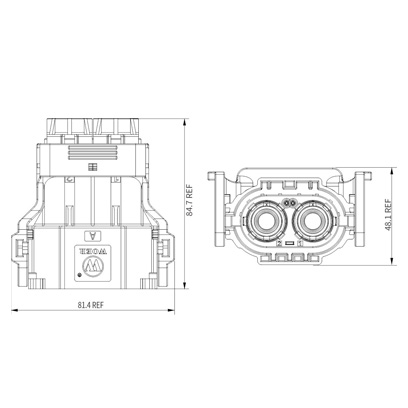

| 1 | HV80062*HC16 | 直插頭/接16mm2屏蔽線/帶高壓互鎖 | 16mm2屏蔽線 |
| 2 | HV80062*NC16 | 直插頭/接16mm2屏蔽線/不帶高壓互鎖 | 16mm2屏蔽線 |
| 3 | HV80062*HC25 | 直插頭/接25mm2屏蔽線/帶高壓互鎖 | 25mm2屏蔽線 |
| 4 | HV80062*NC25 | 直插頭/接25mm2屏蔽線/不帶高壓互鎖 | 25mm2屏蔽線 |
| 5 | HV80062*HC35 | 直插頭/接35mm2屏蔽線/帶高壓互鎖 | 35mm2屏蔽線 |
| 6 | HV80062*NC35 | 直插頭/接35mm2屏蔽線/不帶高壓互鎖 | 35mm2屏蔽線 |
| 7 | HV80062*HC50 | 直插頭/接50mm2屏蔽線/帶高壓互鎖 | 50mm2屏蔽線 |
| 8 | HV80062*NC50 | 直插頭/接50mm2屏蔽線/不帶高壓互鎖 | 50mm2屏蔽線 |

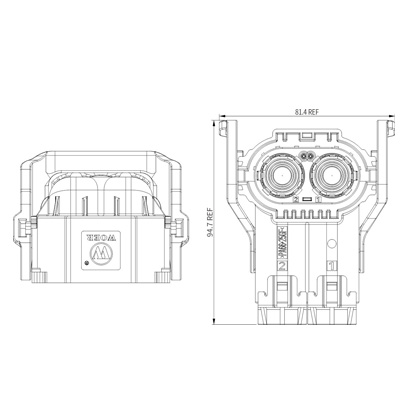

| 9 | HV80082*HC16 | 彎插頭/接16mm2屏蔽線/帶高壓互鎖 | 16mm2屏蔽線 |
| 10 | HV80082*NC16 | 彎插頭/接16mm2屏蔽線/不帶高壓互鎖 | 16mm2屏蔽線 |
| 11 | HV80082*HC25 | 彎插頭/接25mm2屏蔽線/帶高壓互鎖 | 25mm2屏蔽線 |
| 12 | HV80082*NC25 | 彎插頭/接25mm2屏蔽線/不帶高壓互鎖 | 25mm2屏蔽線 |
| 13 | HV80082*HC35 | 彎插頭/接35mm2屏蔽線/帶高壓互鎖 | 35mm2屏蔽線 |
| 14 | HV80082*NC35 | 彎插頭/接35mm2屏蔽線/不帶高壓互鎖 | 35mm2屏蔽線 |
| 15 | HV80082*HC50 | 彎插頭/接50mm2屏蔽線/帶高壓互鎖 | 50mm2屏蔽線 |
| 16 | HV80082*NC50 | 彎插頭/接50mm2屏蔽線/不帶高壓互鎖 | 50mm2屏蔽線 |

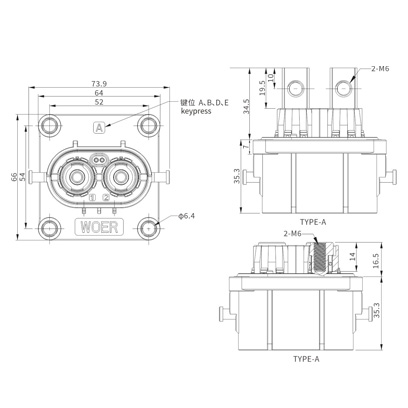

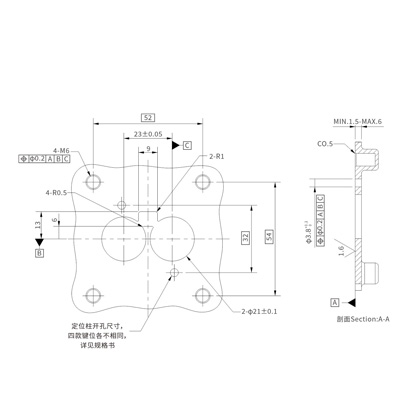

| 17 | HV80002*HH | 插座/接銅排/帶高壓互鎖 | 接銅排 |
| 18 | HV80002*NH | 插座/接銅排/不帶高壓互鎖 | 接銅排 |
| 19 | HV80002*HY | 插座/內螺紋/帶高壓互鎖 | 接M6內螺紋 |
| 20 | HV80002*NY | 插座/內螺紋/不帶高壓互鎖 | 接M6內螺紋 |
HV800三芯
| 序號 | 訂貨型號 | 產品描述 | 適配線纜規格 |

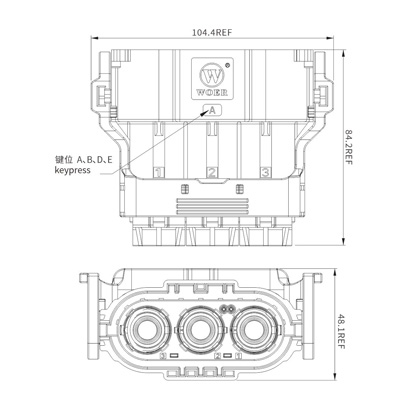

| 1 | HV80063*HC16 | 直插頭/接16mm2屏蔽線/帶高壓互鎖 | 16mm2屏蔽線 |
| 2 | HV80063*NC16 | 直插頭/接16mm2屏蔽線/不帶高壓互鎖 | 16mm2屏蔽線 |
| 3 | HV80063*HC25 | 直插頭/接25mm2屏蔽線/帶高壓互鎖 | 25mm2屏蔽線 |
| 4 | HV80063*NC25 | 直插頭/接25mm2屏蔽線/不帶高壓互鎖 | 25mm2屏蔽線 |
| 5 | HV80063*HC35 | 直插頭/接35mm2屏蔽線/帶高壓互鎖 | 35mm2屏蔽線 |
| 6 | HV80063*NC35 | 直插頭/接35mm2屏蔽線/不帶高壓互鎖 | 35mm2屏蔽線 |
| 7 | HV80063*HC50 | 直插頭/接50mm2屏蔽線/帶高壓互鎖 | 50mm2屏蔽線 |
| 8 | HV80063*NC50 | 直插頭/接50mm2屏蔽線/不帶高壓互鎖 | 50mm2屏蔽線 |

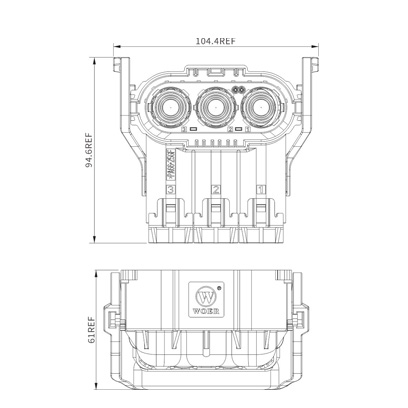

| 9 | HV80083*HC16 | 彎插頭/接16mm2屏蔽線/帶高壓互鎖 | 16mm2屏蔽線 |
| 10 | HV80083*NC16 | 彎插頭/接16mm2屏蔽線/不帶高壓互鎖 | 16mm2屏蔽線 |
| 11 | HV80083*HC25 | 彎插頭/接25mm2屏蔽線/帶高壓互鎖 | 25mm2屏蔽線 |
| 12 | HV80083*NC25 | 彎插頭/接25mm2屏蔽線/不帶高壓互鎖 | 25mm2屏蔽線 |
| 13 | HV80083*HC35 | 彎插頭/接35mm2屏蔽線/帶高壓互鎖 | 35mm2屏蔽線 |
| 14 | HV80083*NC35 | 彎插頭/接35mm2屏蔽線/不帶高壓互鎖 | 35mm2屏蔽線 |
| 15 | HV80083*HC50 | 彎插頭/接50mm2屏蔽線/帶高壓互鎖 | 50mm2屏蔽線 |
| 16 | HV80083*NC50 | 彎插頭/接50mm2屏蔽線/不帶高壓互鎖 | 50mm2屏蔽線 |

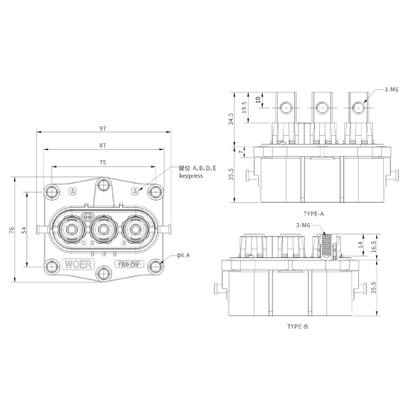

| 17 | HV80003*HH | 插座/接銅排/帶高壓互鎖 | 接銅排 |
| 18 | HV80003*NH | 插座/接銅排/不帶高壓互鎖 | 接銅排 |
| 19 | HV80003A*HY | 插座/內螺紋/帶高壓互鎖 | 接M6內螺紋 |
| 20 | HV80003A*NY | 插座/內螺紋/不帶高壓互鎖 | 接M6內螺紋 |
選項說明
| 產品系列 | HV800 |
| 0 | 0-法蘭盤安裝插座(配插針) 6-直插頭(配插孔) 8-彎插頭(配插孔) |
| 2 | 芯數：2-兩芯 3-三芯 |
| A | 防誤插鍵位：A-A鍵位 B-B鍵位 D-D鍵位 |
| H | 高壓互鎖：H-帶高壓互鎖 N-不帶高壓互鎖 |
| C25 | H-銅排扁平孔鎖緊端子（僅限插座） Y-銅排內螺紋端子（僅限插座） C*-壓接線纜端子 *代表適配線纜規格 * C16-適配16平方線纜 C25-適配25平方線纜 C35-適配35平方線纜 C50-適配50平方線纜 |
