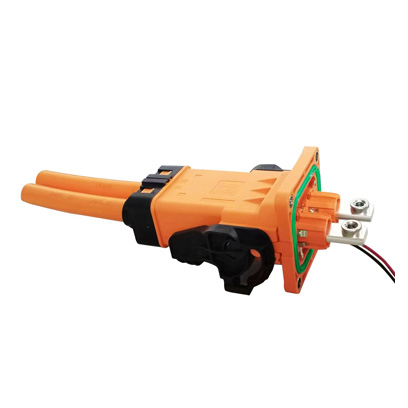

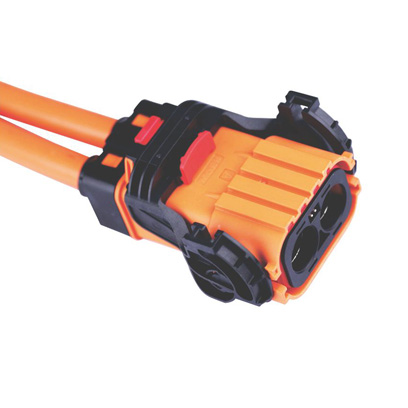

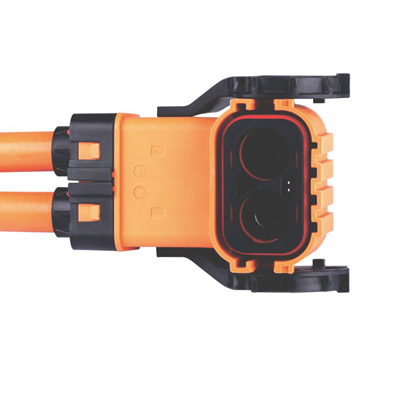

該產品為塑膠外殼連接器，具有體積小，重量輕，便于安裝，可靠性高等特性，有180°出線和90°出線兩種插頭選擇。

HVA800系列主要電動汽車動力電池，PDU、電控等設備上。

1、電氣特性

■額定電壓：1000V DC

■額定電流(工作環境溫度30℃)：

                        120A(適配電纜25mm2)

                        150A(適配電纜35mm2)

                        200A(適配電纜50mm2)

■絕緣電阻：≥2000MΩ

■耐      壓：3000V AC

2、其他參數

■防護等級：IP67

■環境溫度：-40℃～+125℃

■連接器芯數：兩芯

■配線規格：25～50mm2

■電磁屏蔽：360°屏蔽

■機械壽命：≥200次

3、材料及表面處理

■殼體材料：PA66+GF25

■阻燃等級：UL94 V-0

■插針及插孔材料：銅合金

■表面處理：鍍銀

■密封體材料：硅橡膠

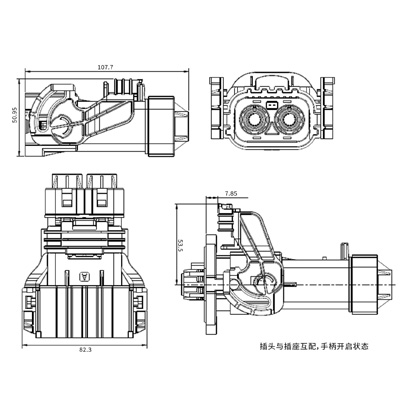

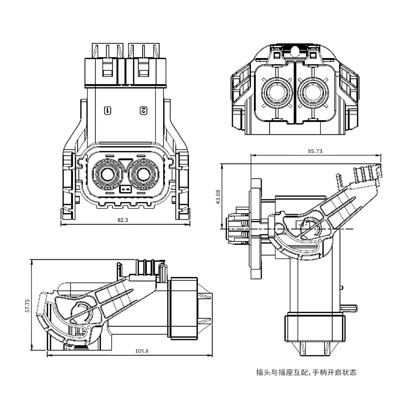

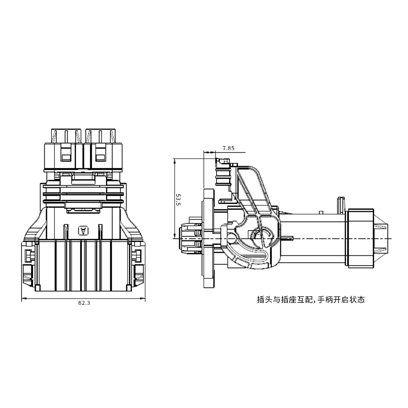

插頭型號明細

說明：*”代表鍵位，有A、B、C、D四種鍵位選擇。

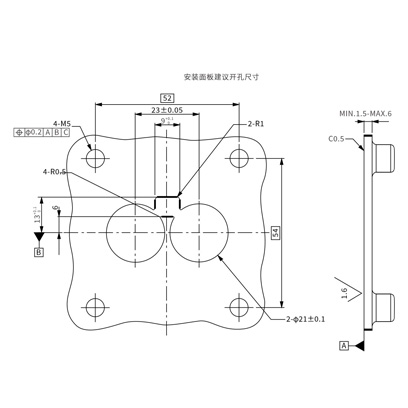

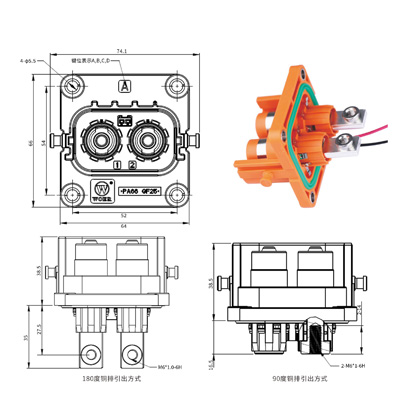

插座型號明細

選項說明
