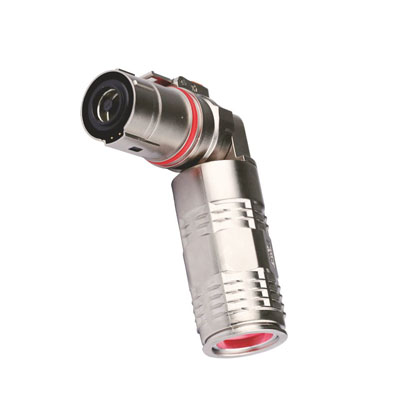

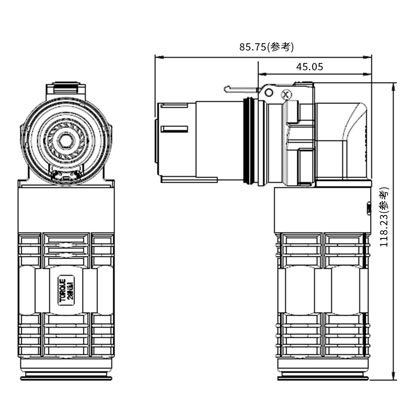

多種防誤插設計，彎頭尾部可正反轉向90°，使用過程中能夠很好的方便布線，在緊湊的空間內，增加了高壓互鎖設計，能夠在插合過程中起到保護作用。
HPLA500系列主要應用于大巴車，重卡等汽車的PDU、電控、電池上。
1、電氣特性
■ 額定電壓：1000V DC
■ 額定電流(工作環境溫度30℃)：
300A(適配電纜75mm2)
350A(適配電纜95mm2)
400A(適配電纜120mm2)
450A(適配電纜135mm2)
500A(適配電纜150mm2)
■ 絕緣電阻：≥2000MΩ(常態)
■ 耐 壓：3000V AC
2、其他參數
■防護等級：IP67
■環境溫度：-40℃～+125℃
■連接器芯數：單芯
■配線規格：70～150mm2電纜
■電磁屏蔽：360°屏蔽
■機械壽命：≥200次
3、材料及表面處理
■殼體材料：鋅合金 鋁合?
■絕緣體材料：尼龍
■阻燃等級：UL94 V-0
■插針及插孔材料：銅合金
■表面處理：鍍銀
■密封體：硅橡膠

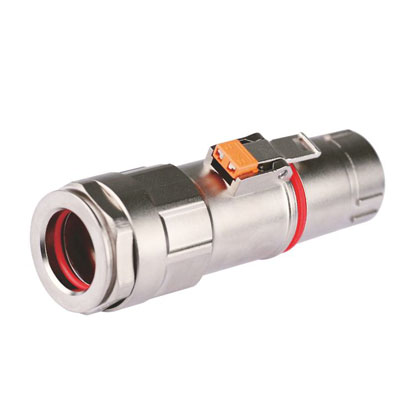

插頭型號明細
| 序號 | 訂貨型號 | 產品描述 | 適配線纜規格 |
| 1 | HPLA18*-500-70 | 直頭*鍵位無高壓互鎖插頭 | 70mm2屏蔽線 |
| 2 | HPLA18*-500-95 | 直頭*鍵位無高壓互鎖插頭 | 95mm2屏蔽線 |
| 3 | HPLA18*-500-120 | 直頭*鍵位無高壓互鎖插頭 | 120mm2屏蔽線 |
| 4 | HPLA18*-500-135 | 直頭*鍵位無高壓互鎖插頭 | 135mm2屏蔽線 |
| 5 | HPLA18*-500-150 | 直頭*鍵位無高壓互鎖插頭 | 150mm2屏蔽線 |
| 6 | HPLA18*-501-70 | 直頭*鍵位帶高壓互鎖插頭 | 70mm2屏蔽線 |
| 7 | HPLA18*-501-95 | 直頭*鍵位帶高壓互鎖插頭 | 95mm2屏蔽線 |
| 8 | HPLA18*-501-120 | 直頭*鍵位帶高壓互鎖插頭 | 120mm2屏蔽線 |
| 9 | HPLA18*-501-135 | 直頭*鍵位帶高壓互鎖插頭 | 135mm2屏蔽線 |
| 10 | HPLA18*-501-150 | 直頭*鍵位帶高壓互鎖插頭 | 150mm2屏蔽線 |
| 11 | HPLA28*-500-70 | 彎頭*鍵位無高壓互鎖插頭 | 70mm2屏蔽線 |
| 12 | HPLA28*-500-95 | 彎頭*鍵位無高壓互鎖插頭 | 95mm2屏蔽線 |
| 13 | HPLA28*-500-120 | 彎頭*鍵位無高壓互鎖插頭 | 120mm2屏蔽線 |
| 14 | HPLA28*-500-135 | 彎頭*鍵位無高壓互鎖插頭 | 135mm2屏蔽線 |
| 15 | HPLA28*-500-150 | 彎頭*鍵位無高壓互鎖插頭 | 150mm2屏蔽線 |
| 16 | HPLA28*-501-70 | 彎頭*鍵位帶高壓互鎖插頭 | 70mm2屏蔽線 |
| 17 | HPLA28*-501-95 | 彎頭*鍵位帶高壓互鎖插頭 | 95mm2屏蔽線 |
| 18 | HPLA28*-501-120 | 彎頭*鍵位帶高壓互鎖插頭 | 120mm2屏蔽線 |
| 19 | HPLA28*-501-135 | 彎頭*鍵位帶高壓互鎖插頭 | 135mm2屏蔽線 |
| 20 | HPLA28*-501-150 | 彎頭*鍵位帶高壓互鎖插頭 | 150mm2屏蔽線 |
說明：“*”代表鍵位，有X、Y、U、V、W五種鍵位選擇，每個鍵位對應一種顏色；X-橙色，Y-黑色，U-黃色，V-綠色，W-紅色。

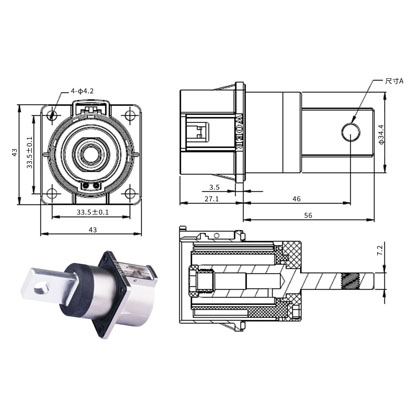

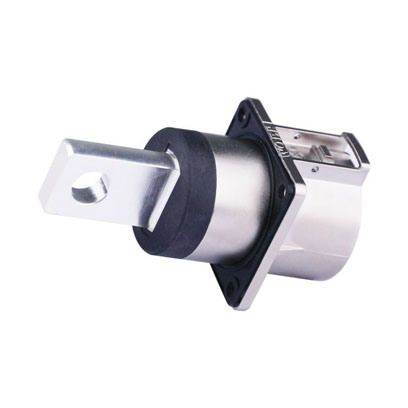

插座型號明細
| 序號 | 訂貨型號 | 產品描述 | 適配線纜規格 |
| 1 | HPLA00*-500-M10 | 插座*鍵位無高壓互鎖插頭 | M10 |
| 2 | HPLA00*-500-M10 | 插座*鍵位帶高壓互鎖插頭 | M10 |
| 3 | HPLA00*-500-M8 | 插座*鍵位無高壓互鎖插頭 | M8 |
| 4 | HPLA00*-500-M8 | 插座*鍵位帶高壓互鎖插頭 | M8 |
說明：“*”代表鍵位，有X、Y、U、V、W五種鍵位選擇，每個鍵位對應一種顏色；X-橙色，Y-黑色，U-黃色，V-綠色，W-紅色。
選型說明
| 產品系列 | HPLA |
| 28 | 18-直式插頭 28-彎式插頭 |
| X | 鍵位：X,Y,U,V,W |
| 501 | 高壓互鎖 ： 500-不帶高壓互鎖 501-帶高壓互鎖 |
| 95 | 接線規格 ：70mm2,95mm2,120mm2,135mm2,150mm2 |
| 產品系列 | HPLA |
| 00 | 00-插座 |
| X | 鍵位：X,Y,U,V,W |
| 501 | 高壓互鎖 ： 500-不帶高壓互鎖 501-帶高壓互鎖 |
| M10 | 銅排尾部孔規格 ：M10，M8 |
