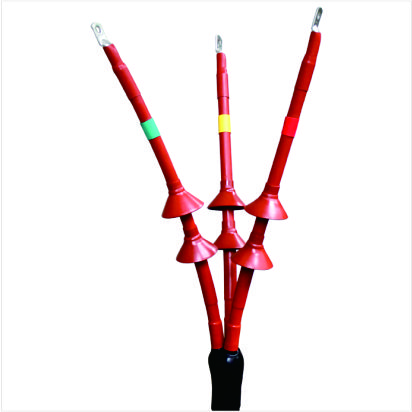

35kV熱縮三芯戶內終端，廣泛應用于35kV交聯電纜的終端處理，可根據電纜截面大小不同配以適量的應力控制帶，方便安裝施工的進行，從而均勻改善電場分布；采用先進的地雙地線工藝，電纜鋼鎧、銅屏蔽地線分開接地，經武漢高壓研究所檢測證實工藝先進，運行更可靠。
35kV熱縮戶內終端 | ||||||
試驗項目 | 試驗要求 | 試驗結果 | 詳注 | |||
工頻耐壓 | 105kv 1min不閃絡，不擊穿 | 105kv 1min組合試樣均未閃絡和擊穿 | 合格 | |||
局部放電試驗 | 39kv≤10pC | 組合試樣各相放電量≤5pC | 合格 | |||
負荷循環試驗3個周期 | 5h，加熱時，3h冷卻，加熱時，導體溫度為95℃ | 按標準要求完成三次負荷循環試驗 | 由一下試驗評定 | |||
沖擊電壓試驗1.2/50us正負極性各一次 | 250KV正負極性允許閃絡一次，但不計入總試驗次數 | 250KV正負極性各10次組合試樣均為擊穿和閃絡 | 合格 | |||
直流電壓試驗負極性 | 156KV 15min不閃絡，不擊穿 | 156KV 15min組合試樣均為擊穿和閃絡 | 合格 | |||
4h工頻電壓試驗 | 104KV 4h不閃絡，不擊穿 | 104KV 4h組合試樣均為擊穿和閃絡 | 合格 | |||
35kV熱縮戶內終端 | ||||||
電纜類型 | 附件類型 | 電纜規格(mm2) | ||||
三芯電纜 | 戶內終端 | 25-50 | ||||
70-120 | ||||||
150-240 | ||||||
300-400 | ||||||
500-630 | ||||||
