| 序號 | 項目 | 參數 |
|---|---|---|

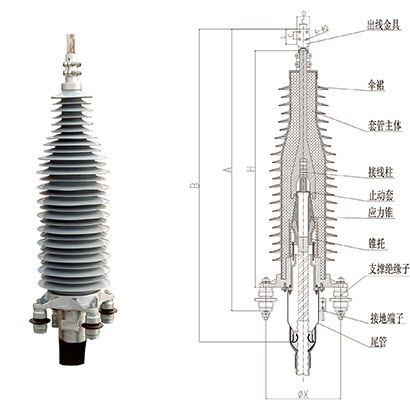

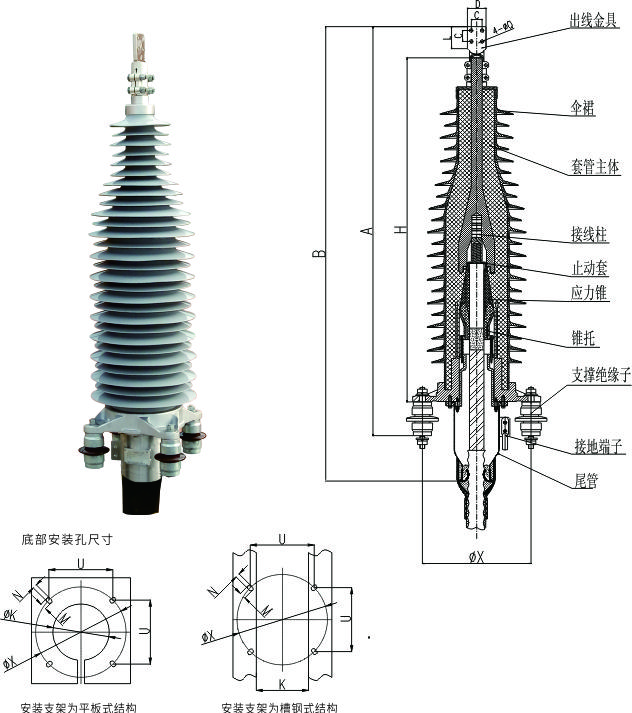

| 1 | 插拔式戶外終端 | |
| 1.1 | 規格 | WYJZWGF4（WYJZWFG4） |
| 1.2 | 執行標準 | IEC60840 GB/T11017 |
| 1.3 | 額定電壓(Uo/U) | 64/110kV |
| 1.4 | 最高工作電壓(Um) | 126kV |
| 1.5 | 基準沖擊耐壓水平(BIL) | 550kV |
| 1.6 | 導體最高額定溫度： | |
| a)正常運行時 | 90℃ | |
| b)暫態（短路電流持續時間不超過5s） | 250℃ | |
| 1.7 | 絕緣件 | |
| a)材料和顏色 | 環氧樹脂及進口硅橡膠/灰色 | |
| b)爬距 | 4032mm | |
| c)機械性能描述 | 水平負荷2kN | |
| 1.8 | 應力錐 | |
| a)材料 | 進口三元乙丙橡膠 | |
| b)存貯條件和有效使用期 | 陰涼干燥，5年 | |
| 1.9 | 終端重量 | 200kg |
| 1.10 | 高度 | 1715mm |
| 1.11 | 尾端密封形式 | 防水帶、環氧泥、熱縮管 |
| 1.12 | 終端的金屬接地 | |
| a)連接方式 | 焊接或封鉛 | |
| b)等效截面 | ≥240mm2 | |
| d)允許通過最大短路電流 | 與電纜一致 |
WYJZWGF4(WYJZWFG4)型: 適用于戶外Ⅳ級污穢等級
