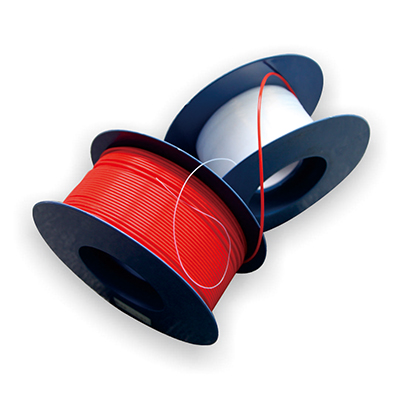

耐高溫聚四氟乙烯套管采用進口聚四氟乙烯（俗稱塑料王）樹脂，壓燒結而成。具有優異的電絕緣、高阻燃和自潤滑性能，耐超高溫度和化學劑，耐幾乎所有油和化學品。廣泛應用于汽車、軍工、航空航天等領域。
產品特點：
l 執行標準：UL224 VW-1，C-UL CSA22.20FT
l 使用溫度：-65℃~+200℃
l 耐高溫、高阻燃、耐腐蝕性強
l 環保標準：RoHS
l 標準顏色：透明
測試性能 | 指標 | 試驗方法 |
拉伸強度 | ≥25 MPa | ASTM D 2671 |
斷裂伸長率 | ≥300% | ASTM D 2671 |
阻燃性 | VW-1 | UL224 |
擊穿強度 | ≥26kV/mm | IEC 60243 |
體積電阻率 | ≥1014 Ω.cm | IEC 60093 |
銅腐蝕 | 通過 | UL224 |
吸水率 | ＜0.1% | ASTM D 570 |
規格AWG | 供貨內徑 (mm) | 外徑 (mm) | 標準包裝 米/卷，米/根 | ||
外徑(S) | 外徑(T) | 外徑(L) | |||
30 | 0.30±0.10 | 0.80±0.10 | 0.70±0.10 | 0.60±0.10 | 305 |
28 | 0.38±0.10 | 0.88±0.10 | 0.78±0.10 | 0.68±0.10 | 305 |
26 | 0.46±0.10 | 0.96±0.10 | 0.86±0.10 | 0.76±0.10 | 305 |
24 | 0.56±0.10 | 1.16±0.10 | 1.06±0.10 | 0.86±0.10 | 305 |
23 | 0.66±0.10 | 1.26±0.10 | 1.16±0.10 | 0.96±0.10 | 305 |
22 | 0.71±0.10 | 1.31±0.10 | 1.21±0.10 | 1.01±0.10 | 305 |
21 | 0.81±0.10 | 1.41±0.10 | 1.31±0.10 | 1.11±0.10 | 305 |
20 | 0.86±0.10 | 1.66±0.10 | 1.46±0.10 | 1.16±0.10 | 305 |
19 | 0.96±0.20 | 1.76±0.20 | 1.56±0.20 | 1.26±0.20 | 200 |
18 | 1.07±0.20 | 1.87±0.20 | 1.67±0.20 | 1.37±0.20 | 200 |
17 | 1.19±0.20 | 1.99±0.20 | 1.79±0.20 | 1.49±0.20 | 200 |
16 | 1.34±0.20 | 2.14±0.20 | 1.94±0.20 | 1.64±0.20 | 153 |
15 | 1.50±0.20 | 2.30±0.20 | 2.10±0.20 | 1.80±0.20 | 153 |
14 | 1.68±0.20 | 2.48±0.20 | 2.28±0.20 | 2.08±0.20 | 100 |
13 | 1.93±0.20 | 2.73±0.20 | 2.53±0.20 | 2.33±0.20 | 100 |
12 | 2.16±0.25 | 2.96±0.25 | 2.76±0.25 | 2.56±0.25 | 100 |
11 | 2.41±0.25 | 3.21±0.25 | 3.01±0.25 | 2.81±0.25 | 150 |
10 | 2.86±0.25 | 3.49±0.25 | 3.29±0.25 | 3.09±0.25 | 150 |
9 | 3.00±0.25 | 4.00±0.25 | 3.80±0.25 | 3.40±0.25 | 150 |
8 | 3.38±0.25 | 4.38±0.25 | 4.18±0.25 | 3.78±0.25 | 100 |
7 | 3.76±0.25 | 4.76±0.25 | 4.56±0.25 | 4.16±0.25 | 100 |
6 | 4.22±0.25 | 5.22±0.25 | 5.02±0.25 | 4.80±0.25 | 100 |
5 | 4.72±0.25 | 5.72±0.25 | 5.52±0.25 | 5.32±0.25 | 50 |
4 | 5.28±0.30 | 6.28±0.30 | 6.08±0.30 | 5.88±0.25 | 50 |
3 | 5.94±0.30 | 6.94±0.30 | 6.74±0.30 | 6.54±0.25 | 1.00 |
2 | 6.68±0.30 | 7.68±0.30 | 7.48±0.30 | 7.28±0.25 | 1.00 |
1 | 7.46±0.30 | 8.46±0.30 | 8.26±0.30 | 8.06±0.25 | 1.00 |
0 | 8.38±0.30 | 9.38±0.30 | 9.18±0.30 | 8.98±0.25 | 1.00 |
