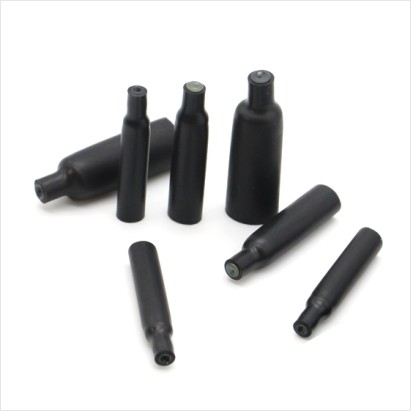

雙壁半硬熱縮端帽由半硬聚烯烴和熱熔膠雙層構成，外層為輻射交聯聚烯烴，內層為熱熔膠。產品一端已預收縮封堵，具有絕緣和密封的雙重效果。主要應用于電力電纜、導線和線束端頭的機械防護、密封防水防潮和環境保護。
l 熱縮倍率：4:1
l 起始收縮溫度：≥+80℃
l 完全收縮溫度：≥+135℃
l 使用溫度：-45℃~+110℃
l 環保標準：RoHS
l 標準顏色：黑色
技術指標 | ||
性能 | 指標 | 試驗方法 |
拉伸強度 | ≥12 MPa | ASTM D 2671 |
斷裂伸長率 | ≥300% | ASTM D 2671 |
軸向變化率 | -8%~+8% | ASTM D 2671 |
熱老化后拉伸強度 | ≥9 MPa | 150℃×168h |
熱老化后斷裂伸長率 | ≥100% | 150℃×168h |
擊穿強度 | ≥22kV/mm | IEC 60243 |
體積電阻率 | ≥1014 Ω·cm | IEC 60093 |
熱沖擊 | 無裂紋、無滴落 | ASTM D 2671 (225℃×4h) |
冷彎柔性 | 無裂紋 | ASTM D 2671 (-40℃×4h) |
吸水率 | ＜0.5% | ASTM D 570 |
型號 | 規格 | 標準長度 (mm) | 供貨尺寸(mm) | 全縮后尺寸 (mm) | ||||
A | B | 內徑 | 內徑 | 平均總壁厚 | 外層厚度 | 膠層壁厚 | ||
CAPS NF-1 | Φ3.2 | 22.0 | 12.7 | ≥ 3.2 | ≤ 0.80 | 1.20 | 0.64 | 0.56 |
CAPS NF-2 | Φ4.8 | 25.4 | 15.2 | ≥ 4.8 | ≤ 1.30 | 1.52 | 0.76 | 0.76 |
CAPS NF-3 | Φ6.4 | 28.4 | 15.2 | ≥ 6.4 | ≤ 1.52 | 1.91 | 1.00 | 0.91 |
CAPS NF-4 | Φ9.5 | 31.8 | 18.3 | ≥ 9.5 | ≤ 2.00 | 2.08 | 1.08 | 1.00 |
CAPS NF-5 | Φ12.7 | 38.1 | 21.6 | ≥ 12.7 | ≤ 2.41 | 2.54 | 1.30 | 1.24 |
